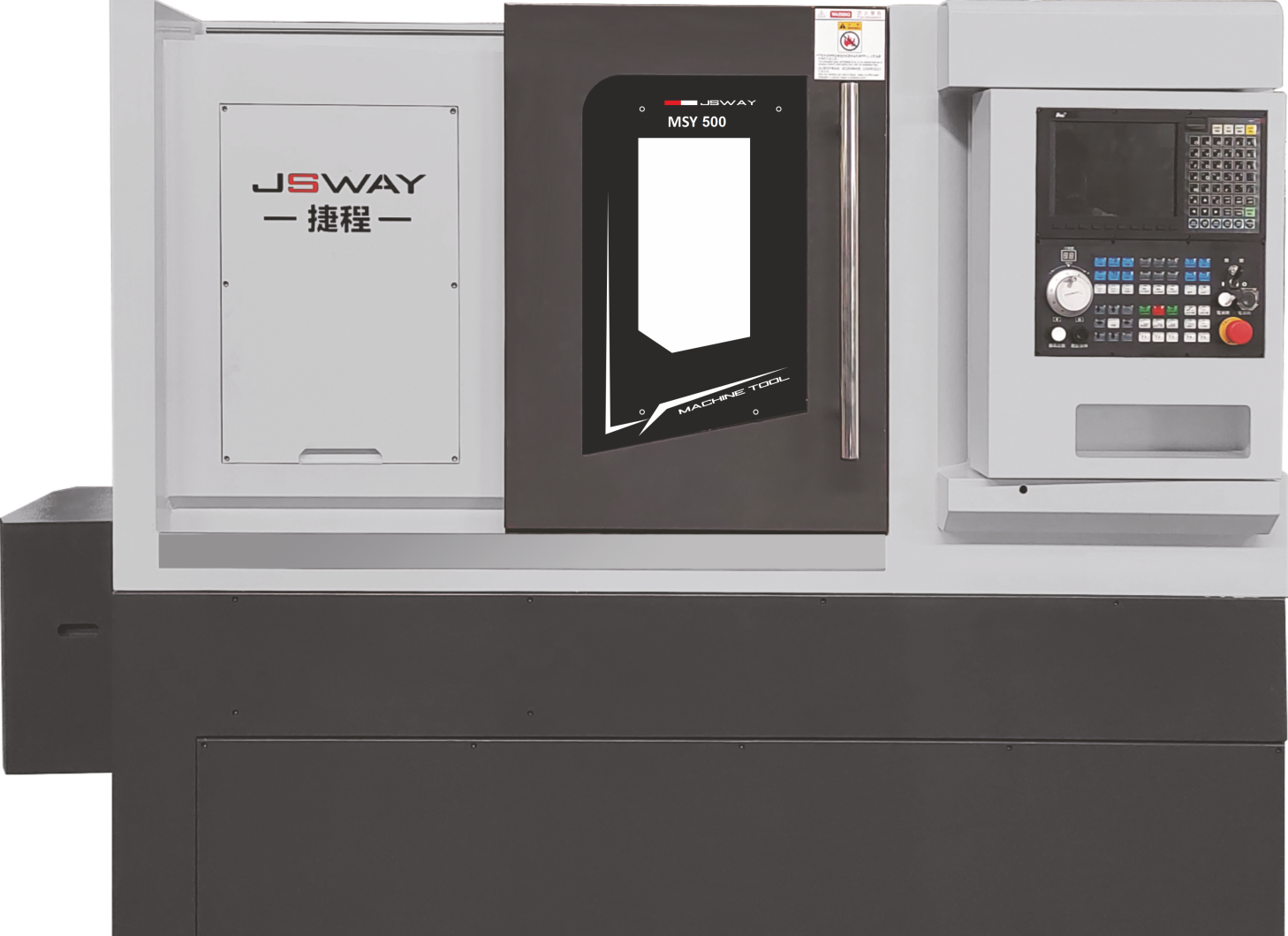

Токарный обрабатывающий центр JSWAY MSY500

В наличии

    • Максимальный диаметр обработки  Ø400 мм
    • Максимальная длина обработки    500 мм
    • Диаметр прутка   Ø45мм
    • Максимальная частота шпинделя 3500 об/мин
    • Задняя бабка    гидравлическая
    • Револьверная головка  12 инструментов
    • Наличие оси Y

Заказать

Описание
Характеристики
Оплата и доставка

Конструктивные особенности
Шпиндель	Высокоточный втулочный Тайваньский шпиндель с 3-мя передними и 2-мя задними высоконагруженными Японскими подшипниками, гарантирующими высокую жесткость и долговечность. Максимальные обороты - 3500 об/мин.
Револьверная головка	Тайваньская револьверная головка SWIFT на 12 приводных блоков
Задняя бабка	Гидравлическая задняя бабка с программным управлением
Защита направляющих	Защита направляющих и ШВП выполнена с помощью телескопических металлических кожухов, обеспечивающих надежную защиту от деталей, стружки и СОЖ.
Высокая скорость и эффективность	Максимальная скорость перемещения по осям X / Z / Y до 30 м/мин. Комплектация станка автоматическим устройством подачи прутка и конвейера для стружки обеспечит высокоскоростную и высокоэффективную работу.
Станина	Станина выполнена из высококачественного чугуна, прошедшего особую термическую обработку для снятия остаточных напряжений в металле. Конструкция с углом наклона в 30° обеспечиваем удобно удаление стружки из рабочей зоны.

Особенности станка

Шпиндель A2-6 мощностью 11/15 кВт обладает высокой скоростью отклика, высокой эффективностью и отличной производительностью.
12-станционная револьверная головка с приводными инструментами обладает высокой точностью и хорошей жесткостью резания.
Мощная токарная и фрезерная функция для сверхэффективного режима обработки.
Осевые двигатели X \ Y \ Z мощностью 1,8 кВт.
Винтовая гайка представляет собой двойную гайку для большей жесткости и высокой точности.
ШВП Ø32 мм обеспечивает высокую скорость перемещения рабочего стола, до 30 м/мин.
Корпус машины, рама двигателя, посадочное место подшипника и тяговая по оси X цельнолитая, что обеспечивает прочную механическую конструкцию.
Электрический шпиндель мощностью 11/15 кВт обладает высокой скоростью отклика, снижает вибрацию и тепловую деформацию при высокоскоростной работе и обеспечивает высокую жесткость и стабильность шпинделя. Биение шпинделя составляет 2 мкм. Подходит для обработки с высокой точностью и для высоких требований к качеству поверхности.
Применена механическая конструкция с интерполяцией оси Y на 30°, из-за чего центр тяжести револьверной головки всегда находится в пределах диапазона направляющей скольжения седла станины, что значительно повышает жесткость фрезерного станка. Ось Y имеет большой ход (±50 мм), который может обрабатывать сложные и крупногабаритные детали, даже при компактной компоновке пространства станок может выполнять обработку большого диаметра.
Револьверная головка BMT55 с сервоприводом имеет быструю смену инструмента, повторяемую точность позиционирования при смене инструмента 0,005 мм, высокую мощность фрезерования и жесткость. 12 интсрументов могут быть оснащены силовыми головками под углом 90 ° / 0°.

Технические параметры

Технические данные
Система ЧПУ		SYNTEC 22TB
Макс. диаметр обработки		Ø400 мм
Макс. диаметр прутка		Ø45 мм
Диаметр отверстия шпинделя		Ø56 мм
Макс. длина обработки		500 мм
Ход по оси Z		500 мм
Ход по оси X		200 мм
Ход по оси Y		±50 мм
Шпиндель
Обороты шпинделя		3ы500 об/мин
Тип торца шпинделя		А2-6
Мощность двигателя шпинделя		11/15 кВт
Инструментальная система
Тип инструментального магазина		Револьверная головка BMT55
Количество приводных инструментов		12 шт
Размер державки инструмента		□25 х 25
Макс. диаметр расточного инструмента		◌Ø32 мм
Мощность приводного инструмента		3,1 кВт
Размер патрона, дюйм		8
Обороты приводных инструментов		4000 об/мин
Размер патрона приводного инструмента		ER25
Подачи
Ускоренные перемещения по осям (X / Z / Y)		30 / 30 / 30 м/мин
Мощность двигателя по осям ( X, Z / Y)		1,8 / 1,8 / 1,8 кВт
Мощность серводвигателя вращения револьверной головки		0,75 кВт
Точность
Повторяемость		0.005мм
Позиционирование		0.006мм
Задняя бабка
Ход задней бабки	500мм
Конусность задней бабки	MT5
Другое
Общая потребляемая мощность		23 кВт
Габариты станка (Д x Ш x В)		2500 х 1950 х 1950 мм
Вес станка		4000 кг
