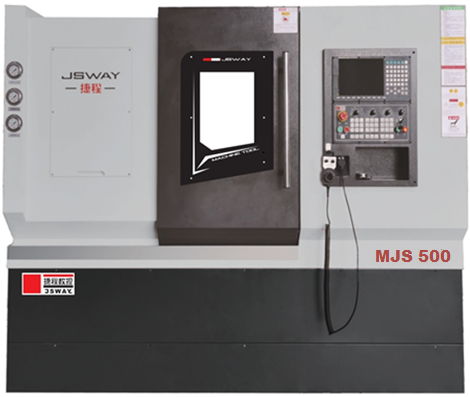

Токарный обрабатывающий центр JSWAY MJS 500

В наличии

    • Максимальный диаметр обработки  Ø400 мм
    • Максимальная длина обработки    500 мм
    • Диаметр прутка    Ø52мм
    • Мощность шпинделя/противошпинделя   15 / 11кВт
    • Максимальная частота шпинделя   3000 об/мин
    • Задняя бабка    гидравлическая
    • Револьверная головка BMT55   12 инструментов

Заказать

Описание
Характеристики
Оплата и доставка

Конструктивные особенности
Основной шпиндель	Тип торца шпинделя A2-6 (8”), мощность 15 кВт.




Револьверная головка	Тайваньская револьверная головка на 12 приводных блоков

Противошпиндель	Тип торца шпинделя A2-5 (6”), мощность 11 кВт.
Защита направляющих	Защита направляющих и ШВП выполнена с помощью телескопических металлических кожухов, обеспечивающих надежную защиту от деталей, стружки и СОЖ.




Высокая скорость и эффективность	Максимальная скорость перемещения по осям X / Z / Y до 30 м/мин. Комплектация станка автоматическим устройством подачи прутка и конвейера для стружки обеспечит высокоскоростную и высокоэффективную работу.



Станина	Станина выполнена из высококачественного чугуна, прошедшего особую термическую обработку для снятия остаточных напряжений в металле. Конструкция с углом наклона в 30° обеспечиваем удобно удаление стружки из рабочей зоны.

Особенности станка

Шпиндель A2-6 мощностью 15 кВт, противошпиндель A2-5 мощностью 11 кВт обладают высокой скоростью отклика, высокой эффективностью и отличной производительностью.
12-станционная револьверная головка BMT55 с приводными инструментами обладает высокой точностью и хорошей жесткостью резания.
Мощная токарная и фрезерная функция для сверхэффективного режима обработки.
Осевые двигатели X \ Y \ Z мощностью 1,8 кВт.
Винтовая гайка представляет собой двойную гайку для большей жесткости и высокой точности.
ШВП Ø32 мм обеспечивает высокую скорость перемещения рабочего стола, до 30 м/мин.
Корпус машины, рама двигателя, посадочное место подшипника и тяговая по оси X цельнолитая, что обеспечивает прочную механическую конструкцию.
Электрический шпиндель обладает высокой скоростью отклика, снижает вибрацию и тепловую деформацию при высокоскоростной работе и обеспечивает высокую жесткость и стабильность шпинделя. Биение шпинделя составляет 2 мкм. Подходит для обработки с высокой точностью и для высоких требований к качеству поверхности.
Применена механическая конструкция с интерполяцией оси Y на 30°, из-за чего центр тяжести револьверной головки всегда находится в пределах диапазона направляющей скольжения седла станины, что значительно повышает жесткость фрезерного станка. Ось Y имеет большой ход (±50 мм), который может обрабатывать сложные и крупногабаритные детали, даже при компактной компоновке пространства станок может выполнять обработку большого диаметра.
Револьверная головка BMT55 с сервоприводом имеет быструю смену инструмента, повторяемую точность позиционирования при смене инструмента 0,003 мм, высокую мощность фрезерования и жесткость. 12 интсрументов могут быть оснащены силовыми головками под углом 90 ° / 0°.

Технические параметры

Технические данные
Система ЧПУ	FANUC
Макс. диаметр обработки	Ø400 мм
Макс. диаметр прутка	Ø52 мм
Диаметр отверстия шпинделя	Ø62 мм
Макс. длина обработки	500 мм
Ход по оси Z	520 мм
Ход по оси X	210 мм
Ход по оси Y	±50 мм
Шпиндель
Обороты шпинделя	4000 об/мин
Тип торца шпинделя	А2-6
Мощность двигателя шпинделя / противошпинделя	15 кВт
Противошпиндель
Тип торца противошпинделя	А2-5
Обороты шпинделя	5000 об/мин
Мощность двигателя противошпинделя	11 кВт
Инструментальная система
Тип инструментального магазина	Револьверная головка BMT55
Количество приводных инструментов	12 шт
Размер державки инструмента	□25 х 25
Макс. диаметр расточного инструмента	◌Ø32 мм
Мощность приводного инструмента	3,1 кВт
Размер патрона, дюйм	8
Обороты приводных инструментов	4000 об/мин
Размер патрона приводного инструмента	ER25
Подачи
Ускоренные перемещения по осям (X / Z / Y)	30 / 30 / 30 м/мин
Мощность двигателя по осям ( X, Z / Y)	1,8 / 1,8 / 1,8 кВт
Мощность серводвигателя вращения револьверной головки	0,75 кВт
Точность
Повторяемость	0.005мм
Позиционирование	0.005мм
Другое
Общая потребляемая мощность	35 кВт
Габариты станка (Д x Ш x В)	2500 х 1950 х 1950 мм
Вес станка	4500 кг
