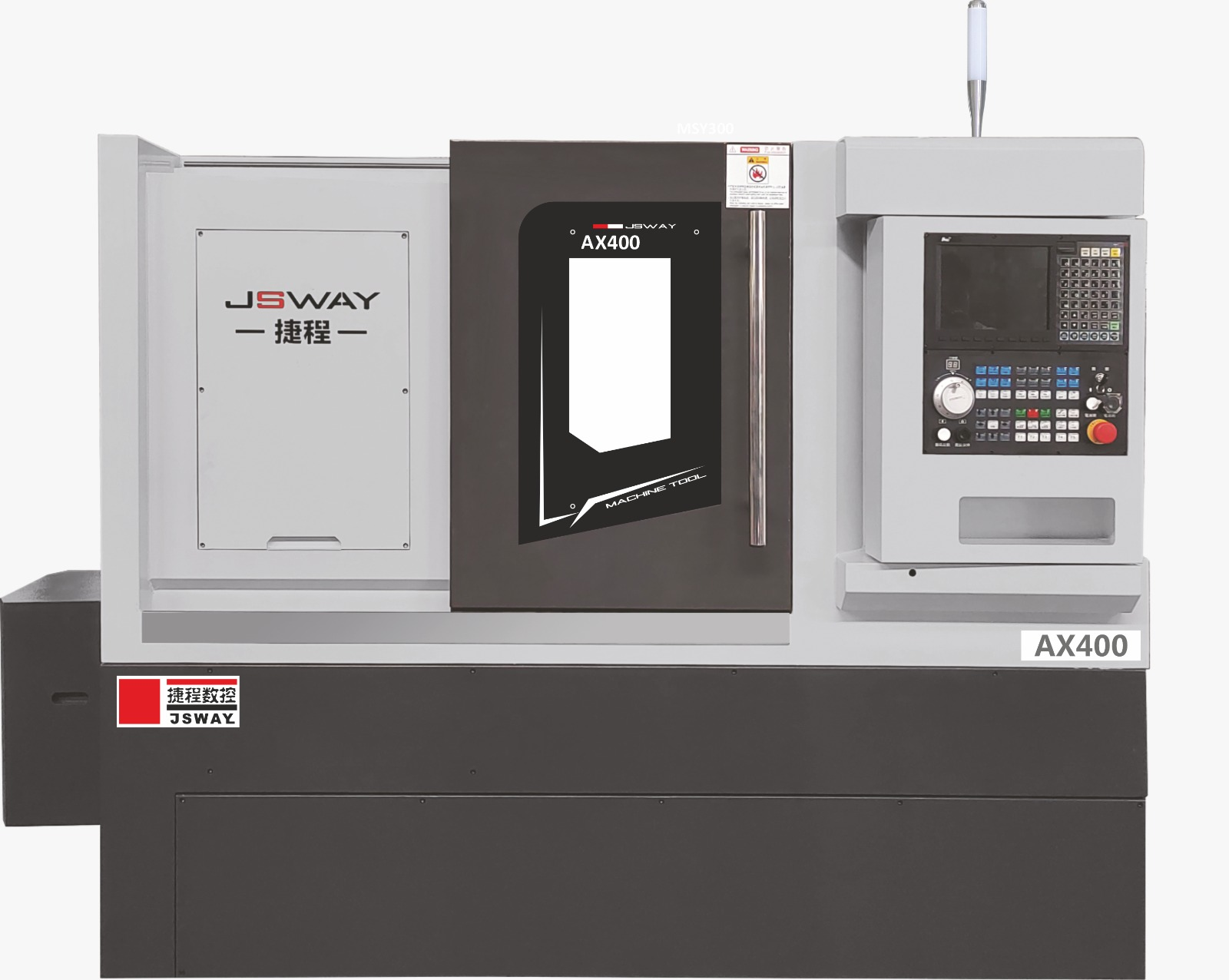

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР JSWAY AХ400

В наличии

    • Макс. обрабатываемый диаметр    Ø400 мм
    • Диаметр прутка      Ø45 мм
    • Длина обработки        300 мм
    • Мощность главного двигателя     11/15 кВт
    • Частота вращения шпинделя  4000 об/мин
    • Револьверная головка  12 инструментов(приводные)
    • Тит торца шпинделя          А2-5
    • Задняя бабка    Гидравлическая с программным управлением

Заказать

Описание
Характеристики
Оплата и доставка

Конструктивные особенности

Шпиндель

Высокоточный втулочный Тайваньский шпиндель с 3-мя передними и 2-мя задними высоконагруженными Японскими подшипниками, гарантирующими высокую жесткость и долговечность.

Револьверная головка

Револьверная головка на 12 приводных инструментов ВМТ55, множество станций, высокая точность, хорошая жесткость резки.

Задняя бабка

Гидравлическая задняя бабка с ходом 400мм. Диаметр пиноли 44 мм. Направляющая задней бабки имеет ступенчатую конструкцию и приводится в движение гидравлическим цилиндром, обеспечивая высокую точность жесткость.

Защита направляющих

Защита направляющих и ШВП выполнена с помощью телескопических металлических кожухов, обеспечивающих надежную защиту от деталей, стружки и СОЖ.

Высокая скорость и эффективность

Макс. скорость перемещения по осям X / Z до 30 м/мин. Комплектация станка автоматическим устройством подачи прутка и конвейера для стружки обеспечит высокоскоростную и высокоэффективную работу.

Структура станина

Станина выполнена из высококачественного чугуна, прошедшего особую термическую обработку для снятия остаточных напряжений в металле.

Главный привод

Синхронный двигатель 15 кВт, с крутящим моментом 95.5 Н.м. имеет двойной энкодер с магнитным кольцом, обеспечивающие высокую степень индексации.

Технические параметры

Рабочая зона
Макс. проворачиваемый диаметр над станиной	Ø450 мм
Макс. проворачиваемый диаметр над суппортом	Ø400 мм
Макс. длина обработки	300 мм
Угол наклона станины	30 град.
Ход по оси X	210 мм
Ход по оси Z	320 мм
Шпиндель
Тип торца шпинделя	А2-5
Размер патрона (цанговый)	6
Макс. диаметр прутка	51 мм
Диаметр отверстия в шпинделе	56 мм
Максимальная частота шпинделя	4000 об/мин
Макс. мощность двигателя (пост / 15 мин)	11 / 15 кВт
Макс. крутящий момент	70 / 95.5 Нм
Тип привода	ременной
Револьверная головка	SWIFT
Тип револьверной головки	приводная
Количество инструментов	12 шт.
Размер державки инструмента	25 х 25 мм
Макс.диаметр расточного инструмента	Ø32 мм
Точность повторного позиционирования	0.003 мм
Мощность серводвигателя Tower power SYNTEC	3,1 кВт
Мощность серводвигателя для смены башни Yaskawa	750 Вт
Задняя бабка
Привод пиноли	гидравлический
Конус пиноли задней бабки	MT5
Подачи
Ускоренная подача по осям X/Z	30 / 30 м/мин
Мощность двигателя оси X/Z	1,8/1,8 кВт
Точность
Повторяемость по осям X/Z	±0,005 мм
Точность позиционирования	±0,005 мм
Общие параметры
Направляющие по осям X/Z	качения
Потребляемая мощность	18 кВА
Габариты станка (Д х Ш х В)	2240 х 1950 х 1950 мм
Масса станка	4000 кг
Система ЧПУ	SYNTEС 22TB
