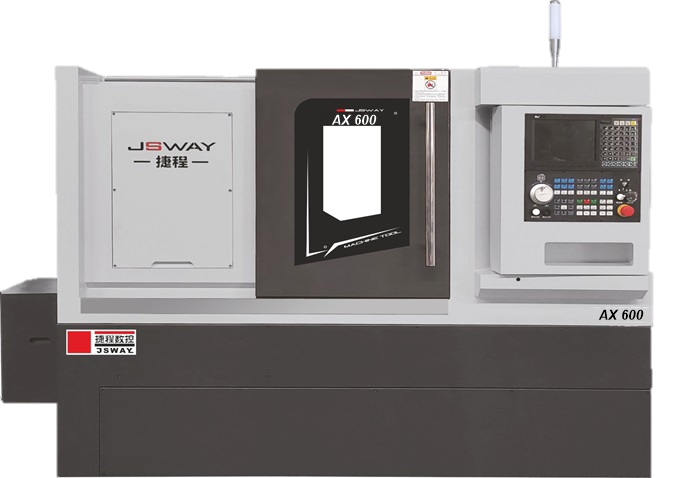

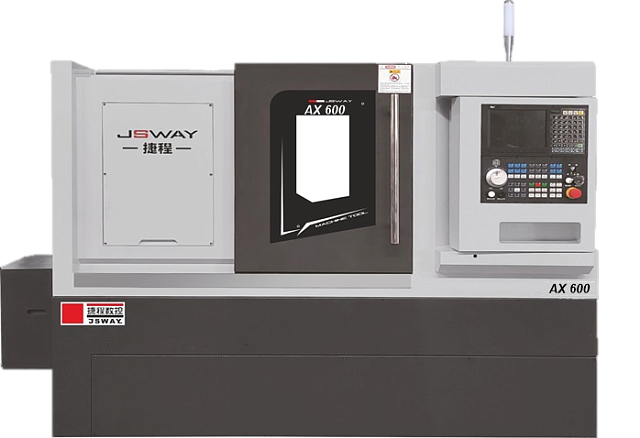

Токарный обрабатывающий центр JSWAY AX 600

Конструктивные особенности

Шпиндель

Шпиндель фирмы Jie Cheng A2-6, обладает высокой точностью и стабильной производительностью.

Револьверная головка

Револьвеврная головка SWIFT (Taiwan) на 12 приводных инструментов ВМТ55 с быстрой сменой инструмента и высокой точностью позиционирования, позволяет быстро менять инструменты, обеспечивает высокую точность позиционирования и позволяет работать с большим объемом обработки.

Сервоприводная задняя бабка

Гидравлическая задняя бабка с ходом 500мм. Направляющая задней бабки имеет ступенчатую конструкцию и приводится в движение гидравлическим цилиндром, обеспечивая высокую точность жесткость.

- дизайн машины прост и компактен. Он основан на принципе энергосбережения и охраны окружающей среды.

- моторы осей X и Z имеют высокую мощность - 1.3 кВт. Они управляются серводвигателями.

- для обеспечения точности позиционирования и повторяемости всех осей используются двойные предварительно натянутые шариковые винты высокой точности.

- Винт оси X имеет диаметр 32 мм и приводит в движение 10 мм, а винт оси Z имеет диаметр 40 мм и приводит в движение 12 мм. Ведущие шарики для оси X имеют диаметр 35 мм, а для оси Z - 45 мм. Скорость перемещения стола при быстром перемещении составляет 30 м/мин.

- Корпус машины, рама двигателя, подшипниковое сиденье и пластины оси X выполнены из высококачественных материалов для обеспечения точности механической структуры и повышения жесткости.

- это станок, разработанный на основе анализа структуры и детального анализа силы и количества дислокации. Целью этого анализа является обеспечение достаточной жесткости станка, чтобы контролировать возникающие дислокации при тяжелой резке и высокоскоростном действии. Такой подход позволяет минимизировать дислокации и обеспечивать высокую точность обработки в течение длительного времени.

- Для достижения высокой жесткости и точности обработки, в станке применяется собственный механический шпиндель A2-6 Jie Cheng, высокоточные угловые шарикоподшипники класса NSKP4 и оптимизированная конфигурация пролета. Это позволяет станку выдерживать большие осевые нагрузки, осуществлять тяжелую резку и обеспечивать максимальную осевую жесткость и точность обработки.

- Для обеспечения высокого крутящего момента при резке, в станке используется низкоскоростной и высокомоментный двигатель. Это позволяет достичь требуемого уровня мощности на выходе шпинделя.

- Для повышения точности позиционирования и длительного срока службы, в станке применяется линейная направляющая для всего шпинделя. Это обеспечивает повторяемую высокоскоростную точность позиционирования при высокой скорости и прочности. Такой подход гарантирует долгосрочную надежную обработку.

- Для быстрой смены инструмента и высокой точности позиционирования, в станке применяется 12-позиционная сервоприводная башня Schott. Это позволяет быстро менять инструменты, обеспечивает высокую точность позиционирования и позволяет работать с большим объемом резки.

- Кроме того, станок имеет небольшие размеры, компактную структуру и привлекательный дизайн, что делает его удобным в использовании и приятным внешне

Технические параметры
