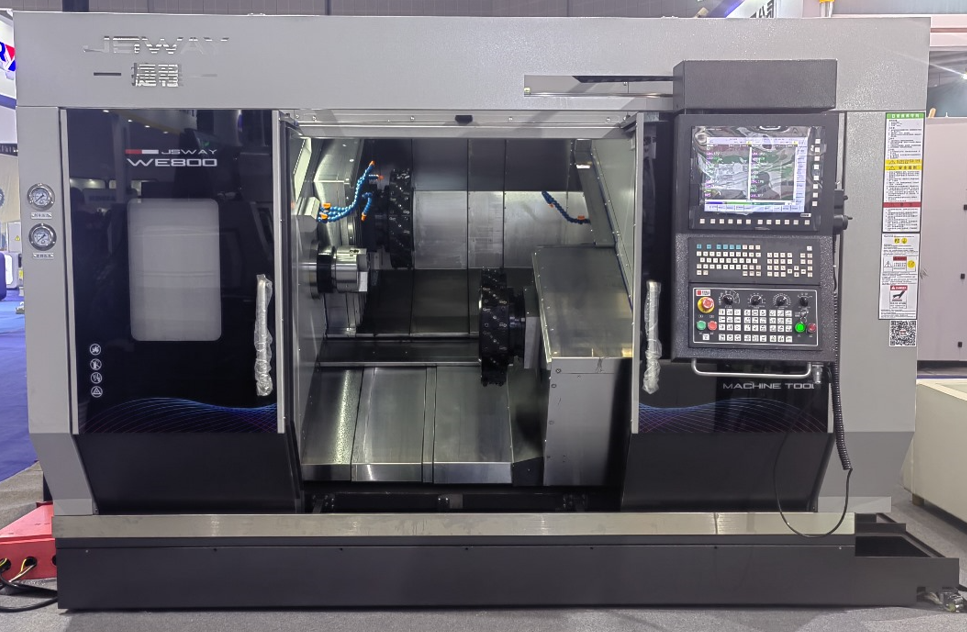

Прецизионный токарный станок с ЧПУ JSWAY WE800

Диапазон обработки

Перемещение по оси X1/X2

320/320 мм

Перемещение по оси Y

±50 мм

Перемещение по оси B

820 мм

Перемещение по оси Z1/Z2

820/820 мм

Максимальная длина обработки

800 мм

Диаметр сквозного отверстия шпинделя

Ø62 мм

Максимальный диаметр обработки

Ø300 мм

Основной шпиндель

Шпиндель

А2-6

Патрон

8-дюймовый

Максимальный диаметр обрабатываемого прутка

52 мм

Максимальная частота вращения

4000 об/мин

Мощность двигателя основного шпинделя

15 кВт

Контршпиндель

Шпиндель

А2-5

Патрон

6-дюймовый

Максимальный диаметр обрабатываемого прутка

45 мм

Максимальная частота вращения

4000 об/мин

Мощность двигателя контршпинделя

11 кВт

Сервопривод

Максимальная скорость перемещения по оси X/Y/Z

24/16/30 м/мин

Мощность серводвигателя подачи оси Z1/Z2

1,8/1,8 кВт

Мощность серводвигателя подачи оси X1/X2

1,8/1,8 кВт (с тормозом)

Мощность серводвигателя подачи по оси B

1,8 кВт

Мощность серводвигателя подачи по оси Y

1,8 кВт (с тормозом)

Инструментальная система

Размер державки инструмента

25*25

Макс.диаметр расточного инструмента

Ø32 мм

Количество инструмента

2*16 шт

Скорость вращения приводного инструмента

6000 об/мин

Точность

Точность позиционирования

0,005 мм

Повторяемость (X/Y/Z)

0,005/0,005/0,008 мм

Общие параметры

Масса станка

6500 кг

Габариты станка (Д×Ш×В)

2980х2820х2050 мм

Контроллер

Система ЧПУ

SYNTEC 220TB Или

FANUC-TF PLUS
