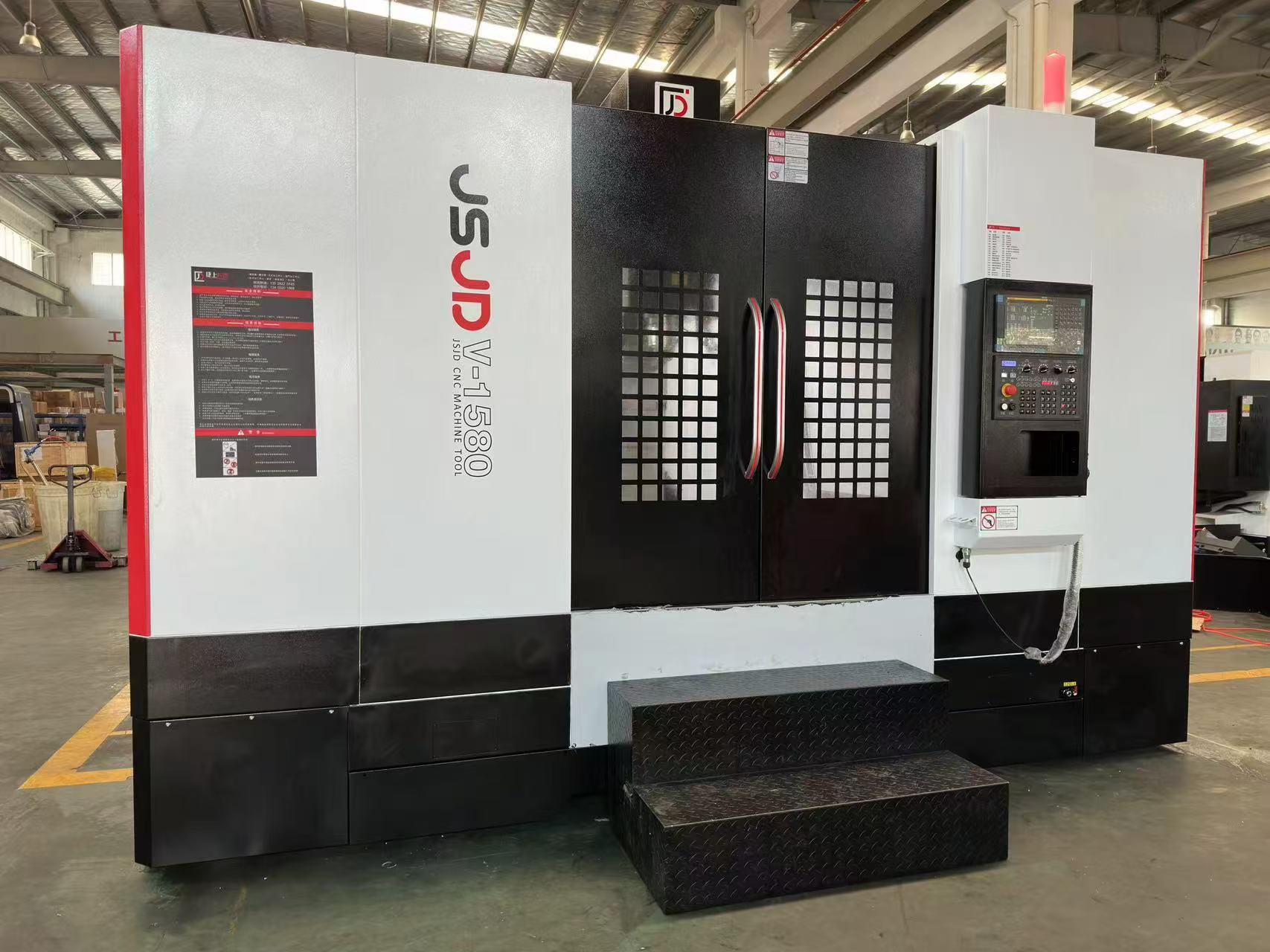

Вертикально-фрезерный станок JSJD V-1580 Fanuc

Контроллер

Система ЧПУ

FANUC Series 0i-MF (5)

Характеристики стола

Размер стола (ДхШ)

1700 x 800 мм

Макс. нагрузка на стол

1200 кг

Т-образные пазы (Ширина x Кол-во x Интервал)

5х18х140 мм

Перемещение

Продольное перемещение стола - ось X

1500 мм

Поперечное перемещение стола - ось Y

800 мм

Вертикальное перемещение фрезерного суппорта - ось Z

700 мм

Расстояние от торца шпинделя до поверхности стола

135-835 мм

Расстояние от колонны до центра шпинделя

870 мм

Количество осей

3 оси

Ускоренная подача X/Y/Z

24 / 24 / 20 м/мин

Скорость подачи реза X/Y/Z

10 / 10 / 10 м/мин

Шпиндель

Конус шпинделя

ВТ40

Максимальная частота шпинделя

12 000 об/мин

Макс. диаметр инструмента

Ø 150 мм

Мощность двигателя шпинделя

15 / 18,5 кВт

Тип привода шпинделя

Прямой

Время смены инструмента

1.4 сек.

Емкость дискового инструментального магазина

24 шт

Макс. вес инструмента

6 кг

Серводвигатели по осям X/Y/Z

3 / 3 / 3 кВт

Мощность двигателя СОЖ

750 Вт

Мощность двигателя конвейера

750 Вт

Точность

Точность позиционирования

±0,005 мм

Повторяемость

±0,005 мм

Общие параметры

Требования к источнику воздуха

8kg/cm²

Потребляемая мощность

40 кВА

Габариты станка

4000 x 3080 x 3195 мм

Масса станка

9200 кг

№

Название

Производитель

1

Операционная система

Fanuc 0i-MF (5)

2

Серводвигатель шпинделя

Fanuc

3

Трехосный серводвигатель

Fanuc

4

Шпиндельный узел

Taiwan

5

Трехосный направляющий ползунок

Germany INA

6

Трехосный винт

NSK Japan

7

Трехосный винтовой подшипник

Japan NSK

8

Магазин инструментов

Taiwan Shengjie

9

Режущий водяной насос

Zhehong

10

Автоматическая система смазки

Proton

11

Узел бустерного цилиндра в сборе

China and Japan

12

Пневматические компоненты

Goldware

12

Электрические компоненты

Schneider

14

Трехосевая муфта

Hongwang

15

Теплообменник

Ouyi

16

Масляный радиатор

Ouyi

№

Название

№

Название

1

Жесткое нарезание резьбы

12

Руководство по эксплуатации

2

Теплообменник

13

Автоматическая система подачи масла и смазки

3

Кольцевая подача СОЖ

14

Герметичный кожух из листового металла с полным покрытием

4

Пистолет СОЖ

15

Портативный пневматический пистолет подачи сжатого воздуха

5

Рабочее освещение LED

16

Передача данных по сети и функция CF-карты (2Gb)

6

Трехцветная сигнальная лампа

17

Лабиринтный пылезащитный поддув на конце шпинделя

7

Резервуар для воды и поддон для сбора стружки

18

Смыв стружки с кожухов станины

8

Инструмент для запуска станка

19

Система автоматического отключения питания (M30)

9

Очиститель масла Oil Skimmer

20

СОЖ 20 БАР

10

Кондиционер

21

Редуктор ZF

11

Система измерения инструмента RENISHAW

22

Система измерения детали RENISHAW
