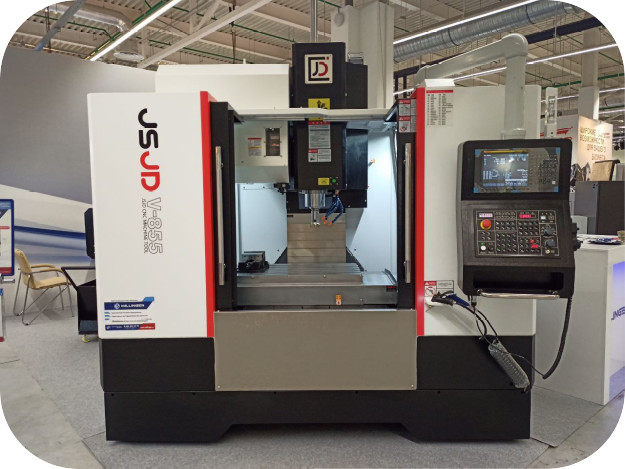

Вертикально - фрезерный обрабатывающий центр V855

В наличии

    • ЧПУ      Fanuc 0iMF Plus (5)
    • Размер стола:  1000х550мм
    • Шпиндель     ВВТ40 / 12000 об/мин
    • Мощность двигателя    11 / 15 кВт
    • Инструментов   24шт (дисковый тип подачи)

Заказать

Описание
Характеристики
Оплата и доставка

Вертикально - фрезерный обрабатывающий центр с ЧПУ V855 предназначен для изготовления деталей сложных геометрических форм с высокими требованиям по точности изготовления. С его помощью можно проводить обработку, фасонных, наклонных или изогнутых поверхностей, выполнять операции фрезерования, сверления, растачивания и зенкерования. Обрабатывающий центр востребован в машиностроении, станкостроении, приборостроении, нефтегазовой и других отраслях промышленности.

Список основных узлов

№	Название	Производитель	Замечания
1	Операционная система	Fanuc	0I-MF PLUS (5)
2	Серводвигатель шпинделя	Fanuc	Bil12/12000-B
3	Трехосный серводвигатель	Fanuc	Bis22/3000-B*3
4	Шпиндельный узел	Taiwan Longma Spintrue	BBT40-Ø150
5	Трехосный направляющий ползунок	Taiwan	RGH45HA/RGW45HC
6	Трехосный винт	Taiwan Shangyin HIWIN	Ø40P16C3
7	Трехосный винтовой подшипник	Japan NSK	30TAC62
8	Магазин инструментов	Shengjie	24T
9	Режущий водяной насос	Tetsuhiro	750W
10	Автоматическая система смазки	Proton	3L
11	Узел бустерного цилиндра в сборе	China and Japan
12	Пневматические компоненты	Goldware
12	Электрические компоненты	Schneider
14	Трехосевая муфта	Hongwang
15	Теплообменник	Ouyi
16	Масляный радиатор	Ouyi

Стандартная конфигурация

№	Название	№	Название
1	Жесткое нарезание резьбы	9	Руководство по эксплуатации
2	Теплообменник	10	Автоматическая система подачи масла и смазки
3	Кольцевая подача СОЖ	11	Герметичный кожух из листового металла с полным покрытием
4	Пистолет СОЖ	12	Портативный пневматический пистолет подачи сжатого воздуха
5	Рабочее освещение LED	13	Передача данных по сети и функция CF-карты (2Gb)
6	Трехцветная сигнальная лампа	14	Лабиринтный пылезащитный поддув на конце шпинделя
7	Резервуар для воды и поддон для сбора стружки	15	Смыв стружки с кожухов станины
8	Инструмент для запуска станка	16	Система автоматического отключения питания (M30)

Технические параметры

Перемещение
Перемещение по оси X	820 мм
Перемещение по оси Y	550 мм
Перемещение по оси Z	550 мм
Расстояние от торца шпинделя до поверхности стола	120-670 мм
Характеристики стола
Размер стола (Д х Ш)	1000×550 мм
Макс. нагрузка на стол	800 кг
Т-образные пазы (Ширина x Кол-во x Интервал)	5×18×90 мм
Шпиндель
Тип привода шпинделя	Прямой
Скорость вращения шпинделя	50-12000 об/мин
Мощность двигателя шпинделя (пост / 30 мин)	11 / 15 кВт
Крутящий момент (пост / 30 мин)	52,5 / 118 Нм
Сервопривод
Ускоренная подача X/Y/Z	36/36/36 м/мин
Мин. скорость подачи	0,001 мм
Инструментальная система
Емкость инструментального магазина	24 шт
Конус шпинделя	BBT-40
Макс. диаметр инструмента (полный / без инструмента в соседних позициях)	Ø 80 мм Ø 150 мм
Макс. длина инструмента	300 мм
Макс. вес инструмента	8 кг
Точность
Точность позиционирования	±0,005 мм
Повторяемость	±0,003 мм
Общие параметры
Масса станка	5900 кг
Габариты станка (Д×Ш×В)	2630×3030×3200мм
Потребление электроэнергии	25 кВА
Емкость бака масла	3 л
Емкость бака СОЖ	286 л
Давление воздуха	6～8 Бар
Контроллер
Система ЧПУ	Fanuc 0iMF Plus (5)
