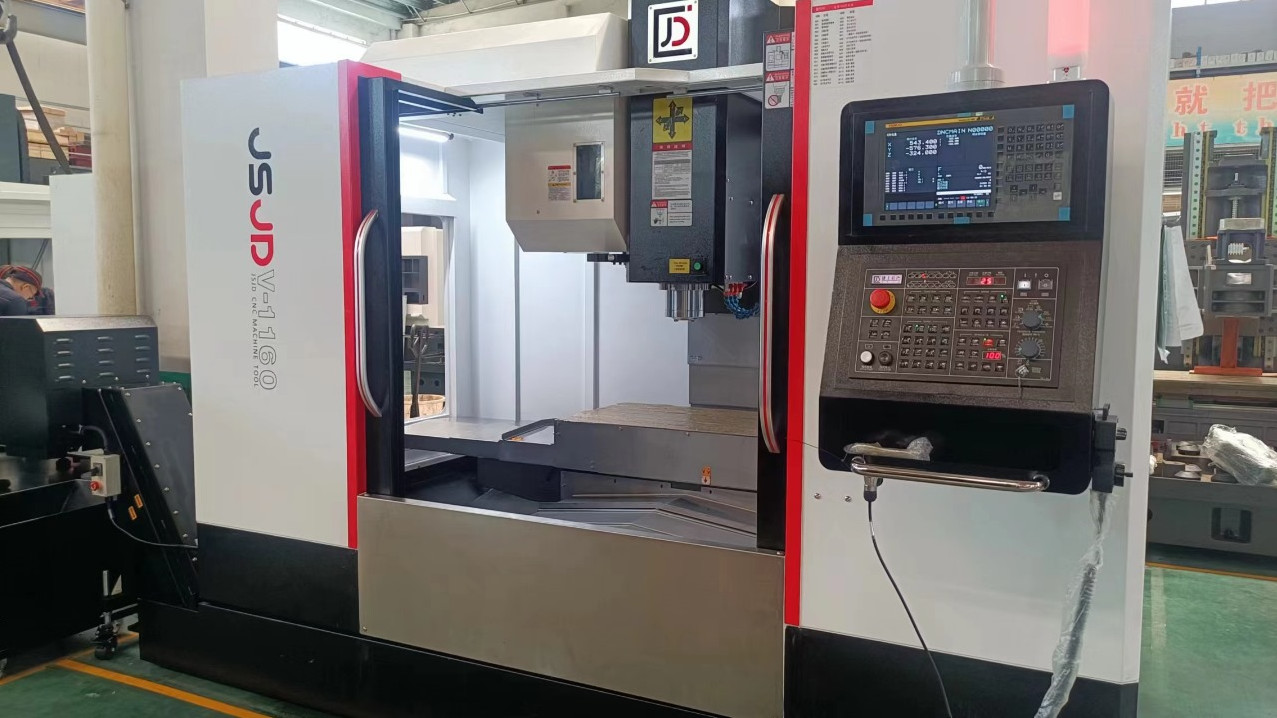

Вертикально - фрезерный обрабатывающий центр с ЧПУ JSWAY V1160
• Размер стола: 1200 х 600 мм
• Шпиндель ВТ40 / 8000 об/мин
• Мощность двигателя 11 / 15 кВт
• Инструментов 24шт (дисковый тип подачи)
- Описание
- Характеристики
- Оплата и доставка
Описание
Вертикально - фрезерный обрабатывающий центр с ЧПУ V1160 предназначен для изготовления деталей сложных геометрических форм с высокими требованиям по точности изготовления. С его помощью можно проводить обработку, фасонных, наклонных или изогнутых поверхностей, выполнять операции фрезерования, сверления, растачивания и зенкерования. Обрабатывающий центр востребован в машиностроении, станкостроении, приборостроении, нефтегазовой и других отраслях промышленности.
Преимущества и выгоды
Использование ременного типа привода шпинделя позволяет плавно регулировать частоту вращения шпинделя. Показатели мощности и крутящего момента при мощности главного двигателя 15 / 18.5 кВт - 52,5 / 118 Нм соответственно, что позволяет выполнять все виды стандартных фрезерных работ.
Быстрая смена инструмента - 1,6 сек.
В станке используются направляющие качения роликового типа, обладающие малым коэффициентом трения и высокой скоростью передвижения на холостых ходах.
Точность позиционирования ±0,005 мм, повторяемость позиционирования ±0,003 мм - обеспечит изготовление с высоким квалитетом точности.
Инструментальный магазин типа ARM BT40/24T. Конус шпинделя BT40 является распространенным - подобрать необходимую оснастку не составит труда.
Высокоскоростной шпиндель - 8000 об/мин.
Кольцевая подача СОЖ позволяет эффективно эвакуировать стружку, а также вести обработку на повышенных режимах резания.
Наличие маслоотделителя позволяет сохранить стойкость инструмента и увеличить время службы смазочно-охлаждающей жидкости.
Масляное охлаждение шпинделя и редуктора сохраняет точностные параметры, предотвращает термическую деформацию шпинделя.
Ось Z имеет конструкцию противовеса, что улучшает ходовую производительность, увеличивая скорость обработки изделия.
Высокая жесткость, отличная сбалансированность и надежность шпинделя позволяет расширить срок службы основного узла станка до 5 лет.
Благодаря использованию роликовой линейной направляющей класса P станок лучше поддается механической обработке.
Основные узлы станка, включая станину, колонну и суппорты, изготовлены из модифицированного высокопрочного чугуна методом литья, что обеспечивает станку высокую жесткость и постоянную точность.
Список основных узлов
№ |
Название |
Производитель |
Замечания |
1 |
Операционная система |
Fanuc |
0I-MF PLUS (5) |
2 |
Серводвигатель шпинделя |
Fanuc |
Bil12/12000-B |
3 |
Трехосный серводвигатель |
Fanuc |
Bis22/3000-B*3 |
4 |
Шпиндельный узел |
Taiwan Longma Spintrue |
BBT40-Ø150 |
5 |
Трехосный направляющий ползунок |
Taiwan |
RGH45HA/RGW45HC |
6 |
Трехосный винт |
Taiwan Shangyin HIWIN |
Ø40*P12*C3 |
7 |
Трехосный винтовой подшипник |
Japan NSK |
30TAC62 |
8 |
Магазин инструментов |
Shengjie |
BT 40-24T |
9 |
Режущий водяной насос |
Tetsuhiro |
750W |
10 |
Автоматическая система смазки |
Proton |
4L |
11 |
Узел бустерного цилиндра в сборе |
China and Japan |
|
12 |
Пневматические компоненты |
Goldware |
|
12 |
Электрические компоненты |
Schneider |
|
14 |
Трехосевая муфта |
Hongwang |
|
15 |
Теплообменник |
Ouyi |
|
16 |
Масляный радиатор |
Ouyi |
|
Стандартная конфигурация
№ |
Название |
№ |
Название |
1 |
Жесткое нарезание резьбы |
9 |
Руководство по эксплуатации |
2 |
Теплообменник |
10 |
Автоматическая система подачи масла и смазки |
3 |
Кольцевая подача СОЖ |
11 |
Герметичный кожух из листового металла с полным покрытием |
4 |
Пистолет СОЖ |
12 |
Портативный пневматический пистолет подачи сжатого воздуха |
5 |
Рабочее освещение LED |
13 |
Передача данных по сети и функция CF-карты (2Gb) |
6 |
Трехцветная сигнальная лампа |
14 |
Лабиринтный пылезащитный поддув на конце шпинделя |
7 |
Резервуар для воды и поддон для сбора стружки |
15 |
Смыв стружки с кожухов станины |
8 |
Инструмент для запуска станка |
16 |
Система автоматического отключения питания (M30) |
Технические параметры
Перемещение |
|
Перемещение по оси X |
1100 мм |
Перемещение по оси Y |
600 мм |
Перемещение по оси Z |
600 мм |
Расстояние от торца шпинделя до поверхности стола |
120-720 мм |
Характеристики стола |
|
Размер стола (Д х Ш) |
1200×600 мм |
Макс. нагрузка на стол |
800 кг |
Т-образные пазы (Ширина x Кол-во x Интервал) |
5×18×100 мм |
Шпиндель |
|
Тип привода шпинделя |
ременной |
Скорость вращения шпинделя |
50-8000 об/мин |
Мощность двигателя шпинделя (пост / 30 мин) |
11 / 15 кВт |
Крутящий момент (пост / 30 мин) |
52,5 / 118 Нм |
Сервопривод |
|
Ускоренная подача X/Y/Z |
36/36/36 м/мин |
Мин. скорость подачи |
0,001 мм |
Инструментальная система дискового типа |
|
Емкость инструментального магазина |
24 шт |
Конус шпинделя |
BT-40 |
Макс. диаметр инструмента (полный / без инструмента в соседних позициях) |
Ø 80 мм Ø 150 мм |
Макс. длина инструмента |
300 мм |
Макс. вес инструмента |
8 кг |
Точность |
|
Точность позиционирования |
±0,005 мм |
Повторяемость |
±0,003 мм |
Общие параметры |
|
Масса станка |
7300 кг |
Габариты станка (Д×Ш×В) |
3100×3050×3440мм |
Потребление электроэнергии |
25 кВА |
Емкость бака масла |
4 л |
Емкость бака СОЖ |
286 л |
Давление воздуха |
6~8 Бар |
Контроллер |
|
Система ЧПУ |
Fanuc 0iMF Plus (5) |
