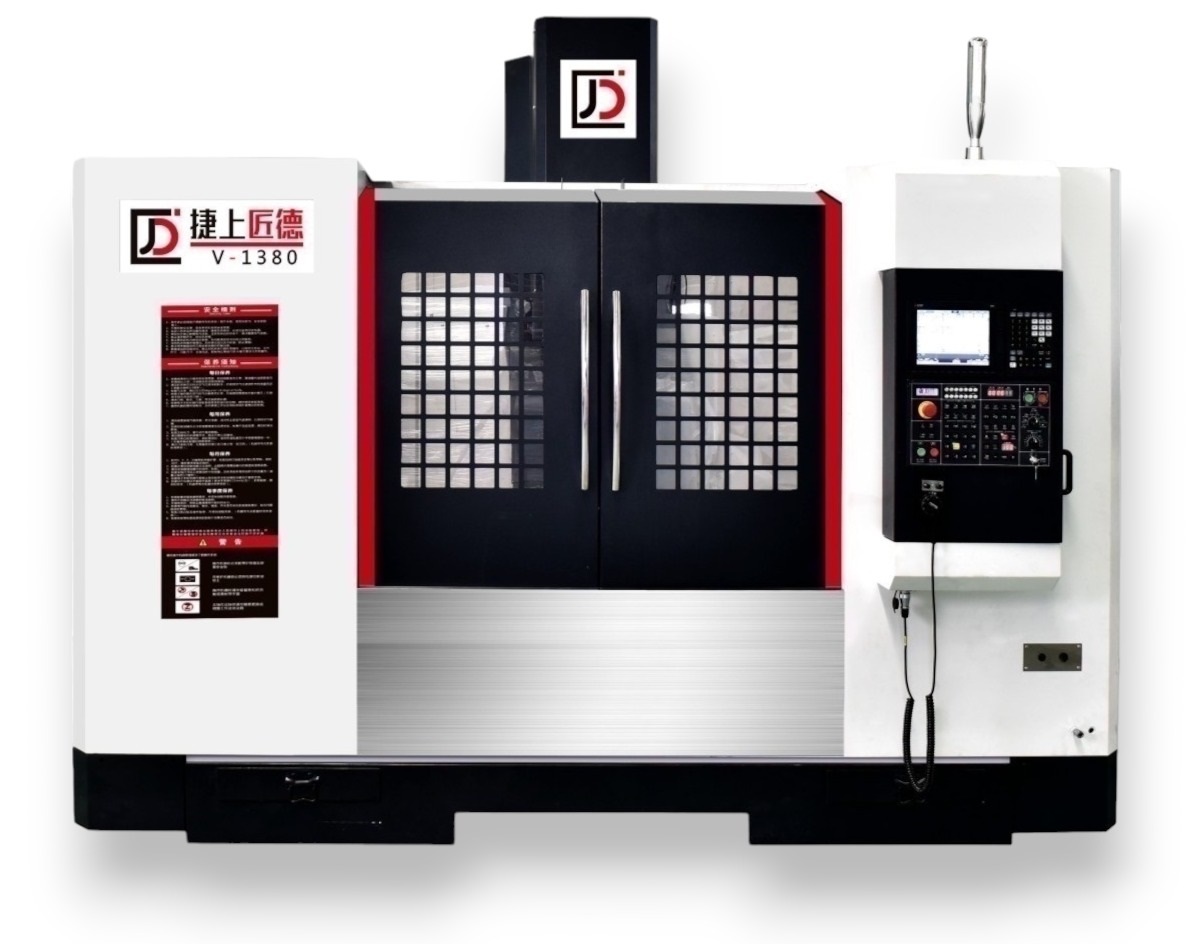

Фрезерный станок JSJD V-1380

В наличии

    • Размер стола     1500х800мм
    • Макс. нагрузка на стол    900 кг
    • Продольное перемещение стола – ось X   1300 мм
    • Продольное перемещение стола – ось Y   800 мм
    • Мощность двигателя шпинделя   15/18,5 кВт
    • Вес    9800 кг

Заказать

Описание
Характеристики
Оплата и доставка

Вертикально - фрезерный обрабатывающий центр с ЧПУ Millinger V1380 предназначен для изготовления деталей сложных геометрических форм с высокими требованиям по точности изготовления. С его помощью можно проводить обработку, фасонных, наклонных или изогнутых поверхностей, выполнять операции фрезерования, сверления, растачивания и зенкерования. Обрабатывающий центр востребован в машиностроении, станкостроении, приборостроении, нефтегазовой и других отраслях промышленности.

Технические параметры

Контроллер
Система ЧПУ	FANUC Series 0I-MF PLUS
Характеристики стола
Размер стола (ДхШ)	1500 x 800 мм
Макс. нагрузка на стол	900 кг
Т-образные пазы (Ширина x Кол-во x Интервал)	5х18х150 мм
Перемещение
Продольное перемещение стола - ось X	1300 мм
Поперечное перемещение стола - ось Y	800 мм
Вертикальное перемещение фрезерного суппорта - ось Z	700 мм
Расстояние от торца шпинделя до поверхности стола	150-850 мм
Расстояние от колонны до центра шпинделя	870 мм
Количество осей	3 оси
Ускоренная подача X/Y/Z	24 / 24 / 24 м/мин
Скорость подачи реза X/Y/Z	10 / 10 / 10 м/мин
Шпиндель
Конус шпинделя	ВТ 40
Максимальная частота шпинделя	12 000 об/мин
Макс. диаметр инструмента	Ø 150 мм
Мощность двигателя шпинделя	15 / 18,5 кВт
Тип привода шпинделя	Прямой
Емкость дискового инструментального магазина	24 шт
Точность
Точность позиционирования	±0,005 мм
Повторяемость	±0,005 мм
Общие параметры
Требования к источнику воздуха	8kg/cm²
Потребляемая мощность	35 кВА
Габариты станка	3240 x 2988 x 3201 мм
Масса станка	9800 кг

Список основных узлов

№	Название	Производитель
1	Операционная система	Fanuc
2	Серводвигатель шпинделя	Fanuc
3	Трехосный серводвигатель	Fanuc
4	Шпиндельный узел	Taiwan
5	Трехосный направляющий ползунок	Germany INA
6	Трехосный винт	NSK Japan
7	Трехосный винтовой подшипник	Japan NSK
8	Магазин инструментов	Taiwan Shengjie
9	Режущий водяной насос	Zhehong
10	Автоматическая система смазки	Proton
11	Узел бустерного цилиндра в сборе	China and Japan
12	Пневматические компоненты	Goldware
12	Электрические компоненты	Schneider
14	Трехосевая муфта	Hongwang
15	Теплообменник	Ouyi
16	Масляный радиатор	Ouyi

Стандартная конфигурация

№	Название	№	Название
1	Жесткое нарезание резьбы	9	Руководство по эксплуатации
2	Теплообменник	10	Автоматическая система подачи масла и смазки
3	Кольцевая подача СОЖ	11	Герметичный кожух из листового металла с полным покрытием
4	Пистолет СОЖ	12	Портативный пневматический пистолет подачи сжатого воздуха
5	Рабочее освещение LED	13	Передача данных по сети и функция CF-карты (2Gb)
6	Трехцветная сигнальная лампа	14	Лабиринтный пылезащитный поддув на конце шпинделя
7	Резервуар для воды и поддон для сбора стружки	15	Смыв стружки с кожухов станины
8	Инструмент для запуска станка	16	Система автоматического отключения питания (M30)

Опции

№	Название	№	Название
1	Трехосевая шкала	5	Сепаратор масляного тумана
2	Система вывода центра шпинделя	6	Водомаслоотделитель дискового типа
3	Прибор для автоматической настройки инструмента	7	Поворотный стол (4-я ось)
8	Датчик поломки инструмента	8	Автоматический конвейер стружки
