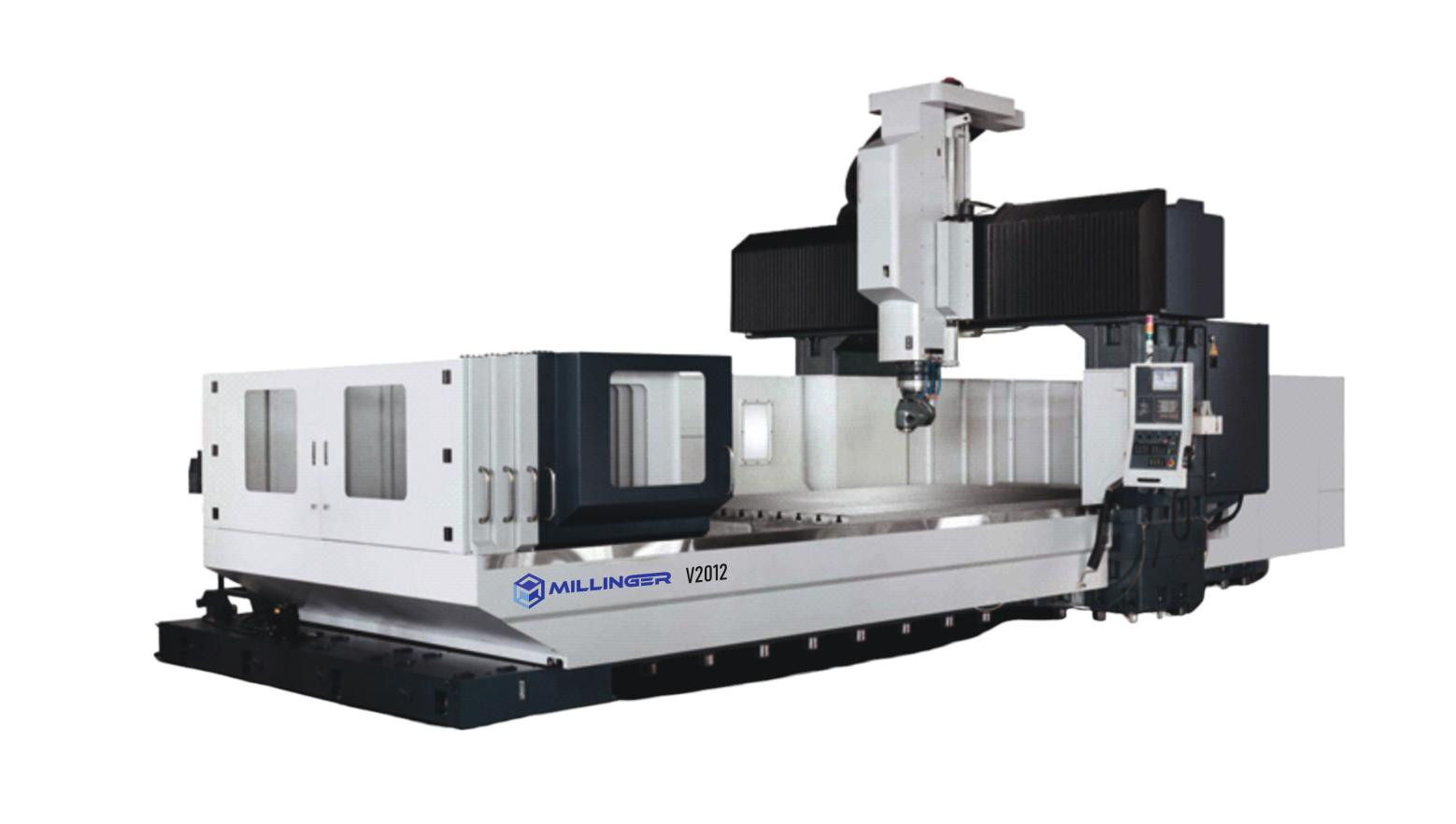

ПОРТАЛЬНЫЙ ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР MILLINGER V 2012

Станки серии LM - сверхпроизводительное решение для металлорежущего производства, включает в себя тяжёлые, высокоточные, высокопроизводительные портальные фрезерные обрабатывающие центры. Станки серии LM подходят для операций фрезерования, сверления, нарезания резьбы, силовой обработки. Фрезерные обрабатывающие центра LM Series обладают классической портальной компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.

Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).

• Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)

• Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)

• Системы ЧПУ и электроника Fanuc

• Электрика Schneider / OMRON (Франция / Япония)

• Пневматика SMC (Япония)

• Кабеля Leoni (Германия)

• Реле IDEC (Япония)

• Маховик Euchner (Германия)

• Подшипники NSK / FAG (Япония / Германия)

• Шпиндели Kenturn (Тайвань)

Всё вышеперечисленное позволяет работать нашим станкам серии LM десятки лет без

нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых

производителей позволяет не только обеспечить надёжность оборудования, но и также позволяет

обеспечивать постгарантийное обслуживание в кратчайшие сроки.

Технические параметры

Перемещение
Перемещение по оси X	2000 мм
Перемещение по оси Y	1500 мм
Перемещение по оси Z	800 мм
Расстояние от торца шпинделя до поверхности стола	200-1000 мм
Расстояние между колоннами	1525 мм
Характеристики стола
Размер стола (Д х Ш)	2200×1300 мм
Макс. нагрузка на стол	6000 кг
Т-образные пазы (Ширина x Кол-во x Интервал)	8×22×150 мм
Шпиндель
Тип привода шпинделя	ремень
Скорость вращения шпинделя	6000 об/мин
Мощность двигателя шпинделя (пост / 30 мин)	15/ 18 кВт
Крутящий момент (пост / 30 мин)	52,5 / 118 Нм
Сервопривод
Ускоренная подача по осями X/Y/Z	15/15/15 м/мин
Скорость обработки по осями X/Y/Z	10/10/10 м/мин
Макс длина резки	1-12000 мм/мин
Мин. скорость подачи	0,001 мм
Инструментальная система
Конус шпинделя	BT-50
Точность
Точность позиционирования	±0,008/300 мм
Повторяемость	±0,005/300 мм
Общие параметры
Масса станка	21000 кг
Габариты станка (Д×Ш×В)	7111×4603×3800 мм
Потребление электроэнергии	50 кВА
Емкость бака масла	4 л
Емкость бака СОЖ	300 л
Давление воздуха	6～8 Бар
Контроллер
Система ЧПУ	Fanuc 0iMF Plus (5)

Перечень производителей основных узлов

Стойка FANUC

Шпиндель/Серводвигатели FANUC

X/Y/Z Линейные направляющие PMI/HIWIN/REXROTH

Шарико-винтовая передача оси X/Y/Z PMI/HIWIN/REXROTH

Подшипник шпинделя NSK

Блок инструментов OKADA

Разжимающий цилиндр HAOCHENG

Соединительный вал HW/REACH

Теплообменник DIORT/TONGFEI

Электронные компоненты SCHNEIDER/OMRON

Подшипники осей NSK/KOYO

Смазочное устройство BAOTN

Пневмосистема SMC
