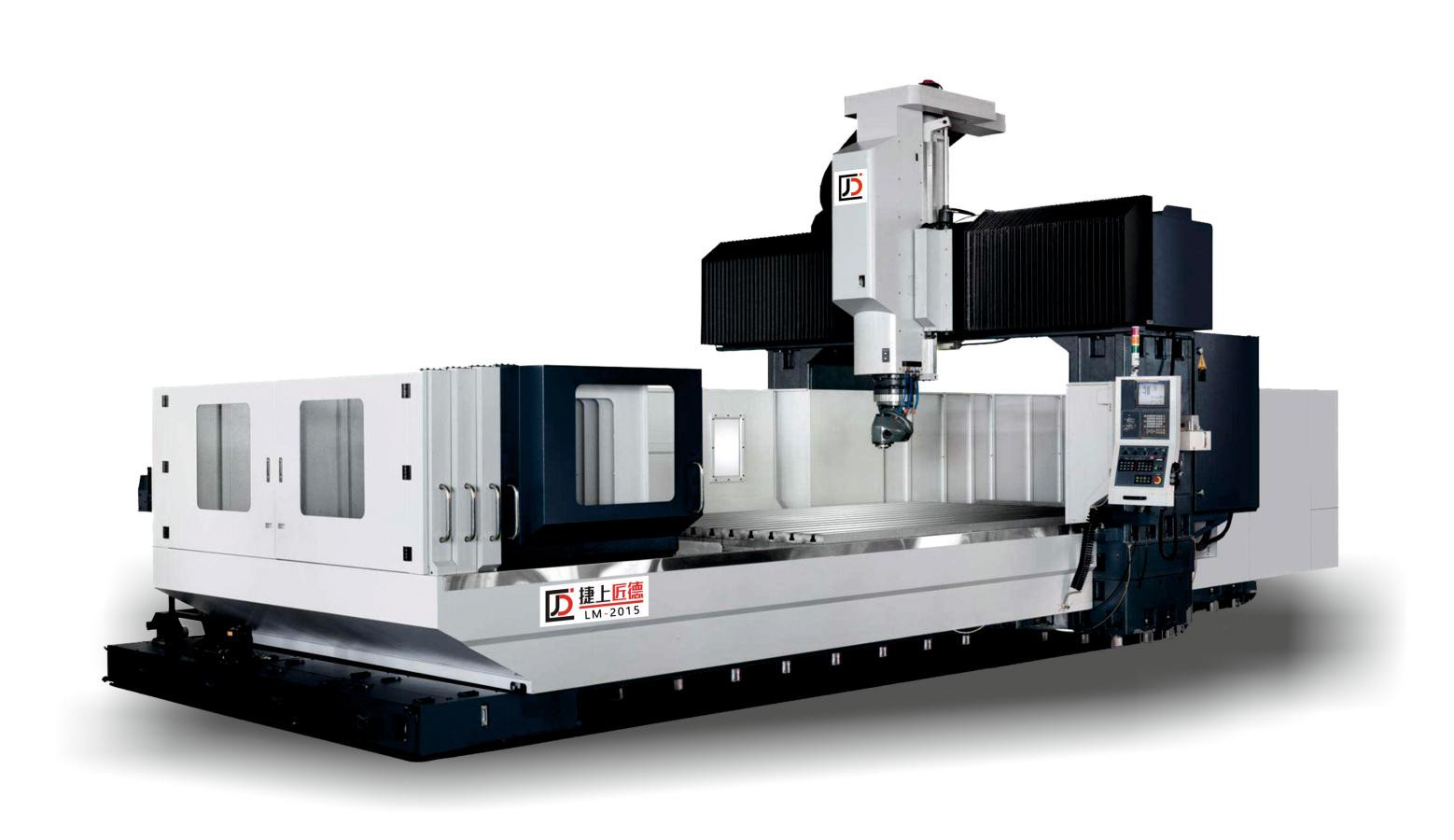

ПОРТАЛЬНЫЙ ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР MILLINGER LM 2013L

Станки серии LM - сверхпроизводительное решение для металлорежущего производства, включает в себя тяжёлые, высокоточные, высокопроизводительные портальные фрезерные обрабатывающие центры.
Модель LM 2013L востребована в станкостроительной промышленности, тяжелом машиностроении, энергетическом секторе, нефтегазовой отрасли, используется для изготовления штампов, пресс-форм, корпусов, крышек, плит и других деталей общего машиностроения.
Ось Z имеет конструкцию противовеса, что улучшает ходовую производительность, увеличивая скорость обработки изделия.
Использование ременного типа привода шпинделя позволяет плавно регулировать частоту вращения шпинделя.  Показатели мощности и крутящего момента при мощности главного двигателя 22/ 26 кВт - 52,5 / 118 Нм соответственно, что позволяет выполнять все виды стандартных фрезерных работ.
• В станке используются направляющие качения роликового типа, обладающие малым коэффициентом трения и высокой скоростью передвижения на холостых ходах.
• Точность позиционирования ±0,005 мм, повторяемость позиционирования ±0,003 мм - обеспечит изготовление ДСЕ с высоким квалитетом точности.
• Инструментальный магазин типа BT50/24T. Конус шпинделя BT50 является распространенным - подобрать необходимую оснастку не составит труда.
• Высокоскоростной шпиндель - 6000 об/мин.
• Кольцевая подача СОЖ позволяет эффективно эвакуировать стружку, а также вести обработку на повышенных режимах резания.
• Наличие маслоотделителя позволяет сохранить стойкость инструмента и увеличить время службы смазочно-охлаждающей жидкости.
• Масляное охлаждение шпинделя и редуктора сохраняет точностные параметры, предотвращает термическую деформацию шпинделя.
• Ось Z имеет конструкцию противовеса, что улучшает ходовую производительность, увеличивая скорость обработки изделия.
• Благодаря использованию роликовой линейной направляющей класса P станок лучше поддается механической обработке.
Основные узлы станка, включая станину, колонну и суппорты, изготовлены из модифицированного высокопрочного чугуна методом литья, что обеспечивает станку высокую жесткость и постоянную точность.
Интерфейс боковой фрезерной головки предварительно установлен на торцевой поверхности отливки шпинделя, и могут быть установлены автоматические и полуавтоматические боковые фрезерные головки.
Детали станков принадлежат известным фабрикам и известным брендам, а также являются лучшей конфигурацией в отрасли.
Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).

Технические параметры

Перемещение
Перемещение по оси X	2000 мм
Перемещение по оси Y	1300 мм
Перемещение по оси Z	800 мм
Расстояние от торца шпинделя до поверхности стола	490-1290мм
Расстояние между колоннами	1525 мм
Характеристики стола
Размер стола (Д х Ш)	2000×1000 мм
Макс. нагрузка на стол	3000 кг
Т-образные пазы (Ширина x Кол-во x Интервал)	7×22*140 мм
Шпиндель
Тип привода шпинделя	ремень
Конус шпинделя	BT50
Скорость вращения шпинделя	6000 об/мин
Двухступенчатый редуктор ZF	ДА
Подача СОЖ через шпиндель	20 Бар.
Мощность двигателя шпинделя	22/ 26 кВт
Крутящий момент шпинделя 1 передача ном/S3 15%	560/1144 Н*м.
Крутящий момент шпинделя 2 передача ном/S3 15%	140/286 Н*м.
Сервопривод
Ускоренная подача по осями X/Y/Z	6/6/6 м/мин
Скорость обработки по осями X/Y/Z	15/15/15 м/мин
Ход по осям X/Y/Z	2000/1500/800 мм
Макс длина резки	1-6000 мм/мин
Расстояние между колоннами	1300 мм
Расстояние от торца шпинделя до поверхности стола	190-990 мм
Инструментальная система
Емкость магазина инструментов	24 инструмента
Точность
Точность позиционирования	±0,005 мм
Точность повторного позиционирования	±0,005 мм
Общие параметры
Масса станка	15000 кг
Габариты станка (Д×Ш×В)	6284×4036×3700 мм
Потребление электроэнергии	40кВА
Емкость бака масла	4 л
Емкость бака СОЖ	300 л
Давление воздуха	6～8 Бар
Контроллер
Система ЧПУ	Fanuc 0iMF Plus (5)

Список основных аксессуаров

* Стандартная конфигурация станка

Список прочих инструментов
