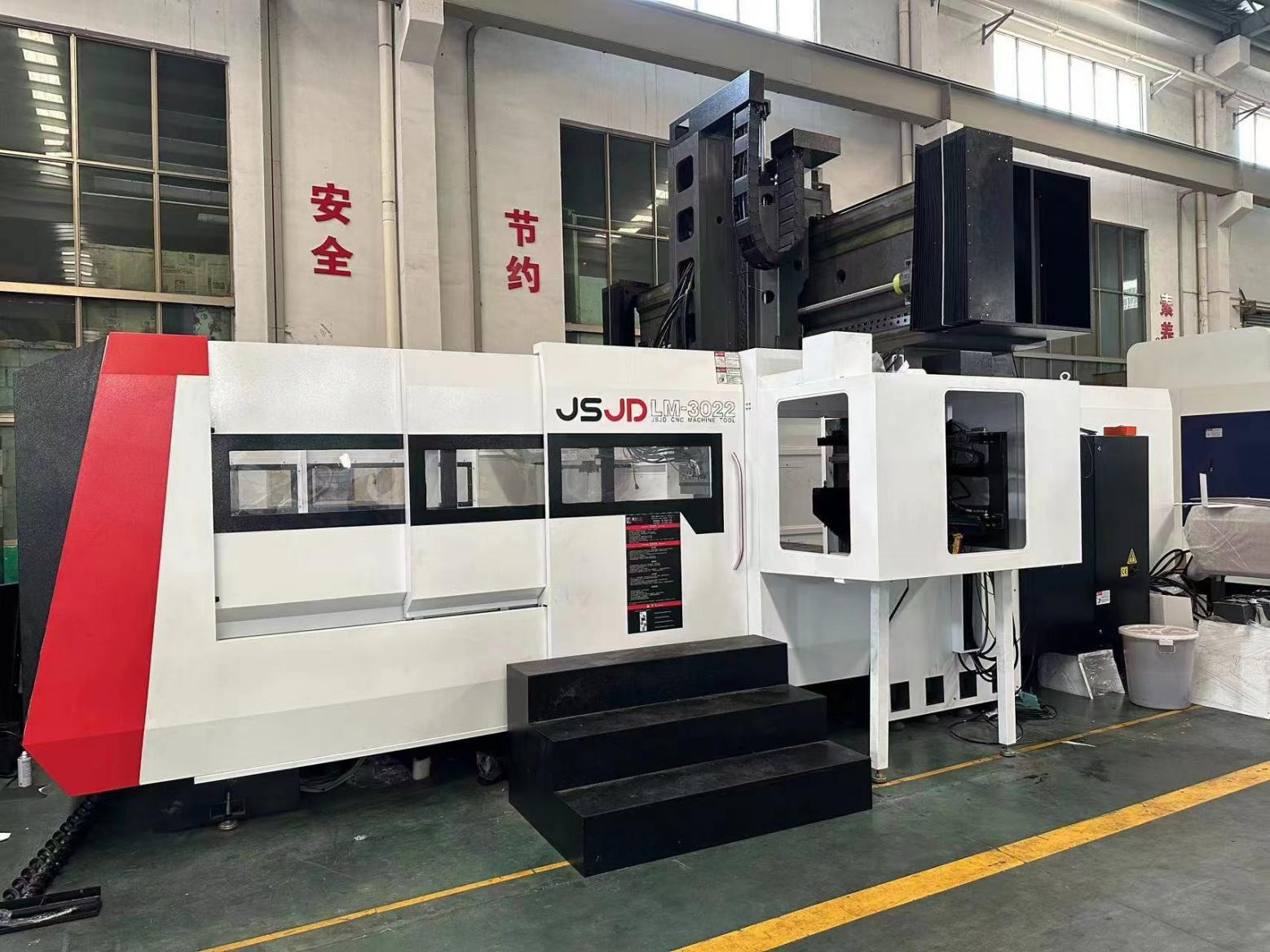

Портально фрезерный обрабатывающий центр LM 3022

Станки серии LM - сверхпроизводительное решение для металлорежущего производства, включает в себя тяжёлые, высокоточные, высокопроизводительные портальные фрезерные обрабатывающие центры.
Модель LM 3022 востребована в станкостроительной промышленности, тяжелом машиностроении, энергетическом секторе, нефтегазовой отрасли, используется для изготовления штампов, пресс-форм, корпусов, крышек, плит и других деталей.
Ось Z имеет конструкцию противовеса, что улучшает ходовую производительность, увеличивая скорость обработки изделия.
Использование ременного типа привода шпинделя позволяет плавно регулировать частоту вращения шпинделя.  Показатели мощности и крутящего момента при мощности главного двигателя 15 / 18.5 кВт - 52,5 / 118 Нм соответственно, что позволяет выполнять все виды стандартных фрезерных работ.
В станке используются направляющие качения роликового типа, обладающие малым коэффициентом трения и высокой скоростью передвижения на холостых ходах.
Точность позиционирования ±0,005 мм, повторяемость позиционирования ±0,003 мм - обеспечит обработку с высокой точностью.


Инструментальный магазин типа BT50/24T. Конус шпинделя BT50 является распространенным, из-за чего подобрать необходимую оснастку не составит труда.
Высокоскоростной шпиндель – 6000 об/мин.
Кольцевая подача СОЖ позволяет эффективно удалять стружку, а производить обработку на повышенных режимах.
Наличие маслоотделителя позволяет сохранить стойкость инструмента и увеличить время службы смазочно-охлаждающей жидкости.
Масляное охлаждение шпинделя и редуктора сохраняет точностные параметры, предотвращает термическую деформацию шпинделя.
Ось Z имеет конструкцию противовеса, что улучшает ходовую производительность, увеличивая скорость обработки изделия.
Высокая жесткость, отличная сбалансированность и надежность шпинделя позволяет расширить срок службы основного узла станка до 5 лет.
Благодаря использованию роликовой линейной направляющей класса P, станок лучше производит механическую обработку.
Основные узлы станка, включая станину, колонну и суппорты, изготовлены из модифицированного высокопрочного чугуна методом литья, что обеспечивает станку высокую жесткость и постоянную точность.
Интерфейс боковой фрезерной головки предварительно установлен на торцевой поверхности отливки шпинделя, и могут быть установлены автоматические и полуавтоматические боковые фрезерные головки.
Детали станков принадлежат известным фабрикам и известным брендам, а также являются лучшей конфигурацией в отрасли.
Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).

Перечень производителей основных узлов

Стойка FANUC

Шпиндель/Серводвигатели FANUC

X/Y/Z Линейные направляющие PMI/HIWIN/REXROTH

Шарико-винтовая передача оси X/Y/Z PMI/HIWIN/REXROTH

Подшипник шпинделя NSK

Блок инструментов OKADA

Разжимающий цилиндр HAOCHENG

Соединительный вал HW/REACH

Теплообменник DIORT/TONGFEI

Электронные компоненты SCHNEIDER/OMRON

Подшипники осей NSK/KOYO

Смазочное устройство BAOTN

Пневмосистема SMC

Технические параметры

Перемещение
Перемещение по оси X	3000 мм
Перемещение по оси Y	2700 мм
Перемещение по оси Z	1000 мм
Расстояние от торца шпинделя до поверхности стола	280-1280 мм
Расстояние между колоннами	2300 мм
Характеристики стола
Размер стола (Д х Ш)	3000×2000 мм
Макс. нагрузка на стол	10000 кг
Т-образные пазы (Ширина x Кол-во x Интервал)	9×28*200 мм
Шпиндель
Тип привода шпинделя	ремень
Конус шпинделя	BT50
Скорость вращения шпинделя	6000 об/мин
Мощность двигателя шпинделя (пост / 30 мин)	15/ 18,5 кВт
Крутящий момент (пост / 30 мин)	52,5 / 143 Нм
Сервопривод
Ускоренная подача по осями X/Y/Z	8/8/8 м/мин
Скорость обработки по осями X/Y/Z	12/12/12 м/мин
Ход по осям X/Y/Z	3000/2700/1000 мм
Макс длина резки	1-6000 мм/мин
Расстояние между колоннами	2300 мм
Расстояние от торца шпинделя до поверхности стола	280-1280 мм
Инструментальная система
Магазин ВТ 50	24 инструмента
Точность
Точность позиционирования	±0,005 мм
Точность повторного позиционирования	±0,003 мм
Датчик обмера инструментов Renishaw 27	В комплекте
Датчик обмера детали OMP 60	В комплекте
Общие параметры
Масса станка	35 тонн
Габариты станка (Д×Ш×В)	8673 х 5599 х 4490 мм
Потребление электроэнергии	50 кВА
Емкость бака масла	8 л
Емкость бака СОЖ	600 л
Давление воздуха	6～8 Бар
Двухступенчатый редуктор шпинделя	В комплекте
Контроллер
Система ЧПУ	Fanuc 0iMF Plus (5)
